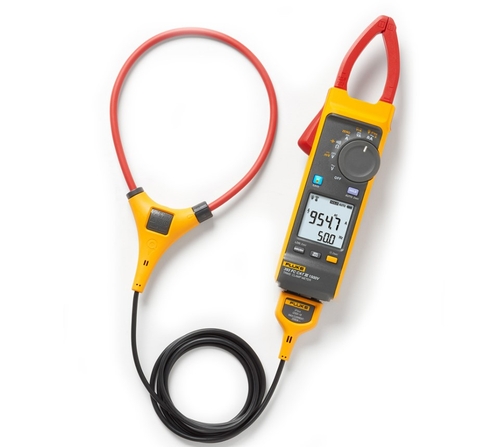

Ampe Kìm Số Điện Tử Fluke 393 FC

Thông số kỹ thuật:

Thông số chung

Điện áp tối đa giữa cực bất kỳ và nối đất

AC

1000 V

DC

1500 V

Pin

2 AA, IEC LR6 alkaline

Màn hình

Màn hình hiển thị kép với đèn nền

Tự động tắt nguồn

20 phút

Điện

Độ chính xác

Tính chính xác được chỉ định cho 1 năm sau khi hiệu chỉnh, tại nhiệt độ vận hành 18°C đến 28°C, độ ẩm tương đối tại 0% đến 75%. Các thông số kỹ thuật có độ chính xác lấy từ công thức: ±([% số đọc] + [Số các chữ số cuối]).

Hệ số nhiệt độ

Thêm 0,1 x độ chính xác đã định cho mỗi °C > 28°C hoặc < 18°C

Dòng điện AC: Kìm

Phạm vi đo

999,9 A

Độ phân giải

0,1 A

Độ chính xác

2%+ 5 chữ số (10 Hz đến 100 Hz)

2,5%+ 5 chữ số (100 Hz đến 500 Hz)

Hệ số đỉnh (50/60 Hz)

2,5 ở 600,0 A

3,0 ở 500,0 A

1,42 ở 999,9 A

Thêm 2% cho C.F. >2

Dòng điện AC: Đầu dò dòng điện dạng mềm

Phạm vi đo

999,9 A

2500 A

Độ phân giải

0,1 A (≤999,9 A)

1 A (≤2500 A)

Độ chính xác

3% RD + 5 chữ số (10 Hz đến 500 Hz)

Hệ số đỉnh (50/60 Hz)

2,5 ở 1400 A

3,0 ở 1100 A

1,42 ở 2500 A

Thêm 2% cho C.F. >2

Độ nhạy vị trí

Khoảng cách từ vị trí tối ưu

i2500-10 Flex

i2500-18 Flex

Lỗi

A

0,5 in (12,7 mm)

1,4 in (35,6 mm)

±0,5%

B

0,8 in (20,3 mm)

2,0 in (50,8 mm)

±1,0%

C

1,4 in (35,6 mm)

2,5 in (63,5 mm)

±2,0%

Độ bất định của phép đo với giả định dây dẫn chính trung tâm ở điều kiện tối ưu, không có từ trường hoặc dòng điện bên ngoài và nằm trong phạm vi nhiệt độ hoạt động.

Dòng điện DC

Phạm vi

999,9 A

Độ phân giải

0,1 A

Độ chính xác

2% số đọc + 5 chữ số[1]

[1]Khi sử dụng chức năng ZERO (B) để bù vào độ lệch.

Điện áp AC

Phạm vi

600,0 V

1000 V

Độ phân giải

0,1 V (≤600,0 V)

1 V (≤1000 V)

Độ chính xác

1% số đọc+ 5 chữ số (20 Hz đến 500 Hz)

Điện áp DC

Phạm vi

600,0 V

1500 V

Độ phân giải

0,1 V (≤600,0 V)

1 V (≤1500 V)

Độ chính xác

1% số đọc + 5 chữ số

mV dc

Phạm vi

500,0 mV

Độ phân giải

0,1 mV

Độ chính xác

1% RD + 5 chữ số

Tần số dòng điện amps: Kìm

Phạm vi

5,0 Hz đến 500,0 Hz

Độ phân giải

0,1 Hz

Độ chính xác

0,5% số đọc + 5 chữ số

Mức khởi động

5 Hz đến 10 Hz, ≥10 A

10 Hz đến 100 Hz, ≥5 A

100 Hz đến 500 Hz, ≥10 A

Tần số dòng điện amps: Đầu dò dòng điện dạng mềm

Phạm vi

5,0 Hz đến 500,0 Hz

Độ phân giải

0,1 Hz

Độ chính xác

0,5% số đọc + 5 chữ số

Mức khởi động

5 Hz đến 20 Hz, ≥25 A

20 Hz đến 100 Hz, ≥20 A

100 Hz đến 500 Hz, ≥25 A

Tần số điện áp

Phạm vi

5,0 Hz đến 500,0 Hz

Độ phân giải

0,1 Hz

Độ chính xác

0,5% số đọc + 5 chữ số

Mức khởi động

5 Hz đến 20 Hz, ≥5 V

20 Hz đến 100 Hz, ≥5 V

100 Hz đến 500 Hz, ≥10 V

Nguồn điện DC

Phạm vi

600,0 kVA (phạm vi 600,0 V dc)

1500 kVA (phạm vi 1500 V dc)

Độ phân giải

0,1 kVA

1 kVA

Độ chính xác

2% số đọc + 2,0 kVA

2% số đọc + 20 kVA

Điện trở

Phạm vi

600,0 Ω

6000 Ω

60,00 kΩ

Độ phân giải

0,1 Ω (≤600,0 Ω)

1 Ω (≤6000 Ω)

0,01 kΩ (≤60,00 kΩ)

Độ chính xác

1% số đọc + 5 chữ số

Điện dung

Phạm vi

100,0 μF

1000 μF

Độ phân giải

0,1 μF (≤100,0 μF)

1 μF (≤1000 μF)

Độ chính xác

1% số đọc + 5 chữ số

Mức kích hoạt kích từ

5 A

Cơ khí

Kích thước (Dài x Rộng x Cao)

281 mm x 84 mm x 49 mm

Trọng lượng (có pin)

520 g

Độ mở kìm

34 mm

Đường kính trong của đầu dò dòng điện dạng mềm

7,5 mm

Chiều dài cáp đầu dò dòng điện dạng mềm

(hướng đến đầu nối điện tử)

1,8 m

Môi trường

Nhiệt độ vận hành

-10°C đến 50°C

Nhiệt độ bảo quản

-40°C đến 60°C

Độ ẩm vận hành

Không ngưng tụ (< 10°C)

≤90% RH (ở 10°C đến 30°C)

≤75% RH (ở 30°C đến 40°C)

≤45% RH (ở 40°C đến 50°C)

Độ cao vận hành

2000 m

Độ cao bảo quản

12 000 m

Xếp hạng bảo vệ xâm nhập (IP)

IEC 60529: Không vận hành IP54

Tính tương thích điện từ (EMC)

Quốc tế

IEC 61326-1: Môi trường điện từ di động, IEC 61326-2-2 CISPR 11: Nhóm 1, Lớp A

Nhóm 1: Thiết bị được khởi động có chủ ý và/hoặc sử dụng năng lượng tần số vô tuyến ghép dẫn điện cần thiết cho chức năng bên trong của chính thiết bị.

Loại A: Thiết bị thích hợp để sử dụng trong tất cả các thiết lập ngoại trừ thiết lập trong nhà và những thiết lập kết nối trực tiếp vào mạng lưới cấp điện điện áp thấp cung cấp điện cho tòa nhà phục vụ cho các mục đích trong nhà. Có thể có khó khăn tiềm ẩn trong việc bảo đảm tính tương thích điện từ ở những môi trường khác do nhiễu loạn truyền tải và bức xạ.

Chú ý: Thiết bị này không nhằm mục đích để sử dụng trong môi trường khu dân cư và có thể không cung cấp bảo vệ phù hợp để tiếp nhận tín hiệu vô tuyến trong những môi trường như vậy.

Hàn Quốc (KCC)

Thiết bị hạng A (Thiết bị Giao tiếp và Truyền phát Công nghiệp)

Loại A: Thiết bị đáp ứng các yêu cầu cho thiết bị sóng điện từ công nghiệp và người bán hoặc người dùng cần chú ý về điều này. Thiết bị này nhằm mục đích sử dụng trong môi trường doanh nghiệp và không được sử dụng trong gia đình.

Hoa Kỳ (FCC)

47 CFR 15 phần phụ B. Sản phẩm này được xem là thiết bị miễn thuế theo điều khoản 15.103.

An toàn

Thông số chung

IEC 61010-1, Mức ô nhiễm 2

Phép đo

IEC 61010-2-032: CAT III 1500 V / CAT IV 600 V

IEC 61010-2-033: CAT III 1500 V / CAT IV 600 V

Vô tuyến không dây

Chứng nhận tần số vô tuyến

FCC ID: T68-FBLE, IC: 6627A-FBLE

Phạm vi tần số vô tuyến không dây

2400 MHz đến 2483,5 MHz
